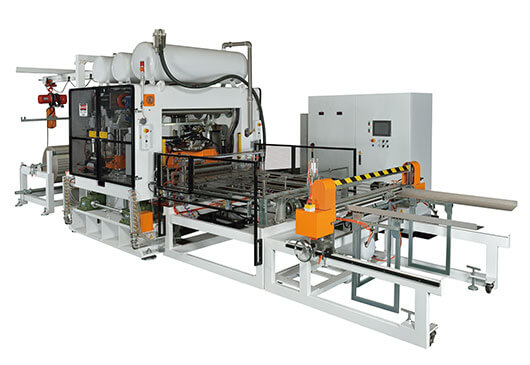

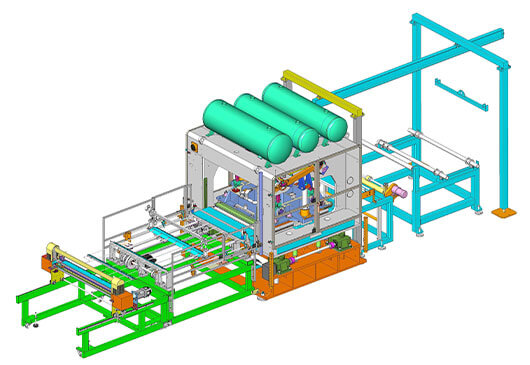

熱板式壓空成型機

壓空成型機提供各類型如薄壁型或淺類等BOPS產品應用

  • 成型方式:真空成型/壓空成型
  • 最大皮料寬:1100mm (詳細請參閱規格)
  • 最大空跑速度:35 cycle/min (詳細請參閱規格)
型號:

特色

昇威SF1100壓板式熱成型機,提供BOPS、HIPS和PET等各類材料生產製造輕薄型食品容器。此款機種無需傳統的加熱烤箱即可將皮料拉入接觸式加熱壓板進行加熱,節省能源和空間,同時防止皮料在熱爐中下垂,避免火燒情況發生。上模板由伺服馬達控制,與機械肘節系統相連,機器運作可確切精確到位。固定底板共四層,頂層表面基板共有成千個小孔,提供送風成型,第二層基板為控制送氣流的風流通道,第三基板為鑄鋁式加熱器提供加熱,第4層基板為絕緣作用。依成型產品尺寸配置多個對應控制區,成型站出入位置裝置安全防護罩及安全光柵裝置。底部基板裝配風速開/關,精準控制風量。循環時規皮帶驅動控制成型皮料,夾持與運送預先設定的行程。它可與飛梭式橫切台搭配,切割整幅皮料後堆疊,提供離線型切割產品。連續式的開/關邊料印記沖孔設備,皮料側邊標記,辨別已裁切皮料幅數。可配置垂直式裁切系統連線,大量生產。

應用範圍

食品盛裝盒
食品盛裝盒
塑膠盤/碟
塑膠盤/碟

規格

MODEL SF-1100
Configuration
Contact Heating Platen
Application
Shallow Containers for Thin Gauge Sheet of BOPS; HIPS; PET etc.
Forming Method
Vacuum/ Pressure Forming
Forming Direction
Upper Sheet Forming
Maximum Sheet Width
1,100 mm
Maximum Forming Area
1,050 x 1,050 mm
Minimum Forming Area
700 x 700 mm
Max. Depth of Draw
50 mm
Clamping Tonnage
75 tons
Shut-height
55-150 mm
Platen Travel
150 mm
Max. Dry Cycle Speed
35 cycle/min
Top Platen Drive
AC Servo Driven Toggle Linkage
Sheet Index
AC Servo Driven with Grip Pull System
Products Cutting
Inline Vertical Trim Press or Off-Line with Hydraulic Cutting Machine
Control System
YASKAWA PLC with Touch Screen
Floor Space
8L x 2.5W x 3.5H M
